Optical Analysis of Planar Multicrystalline Perovskite Solar Cells

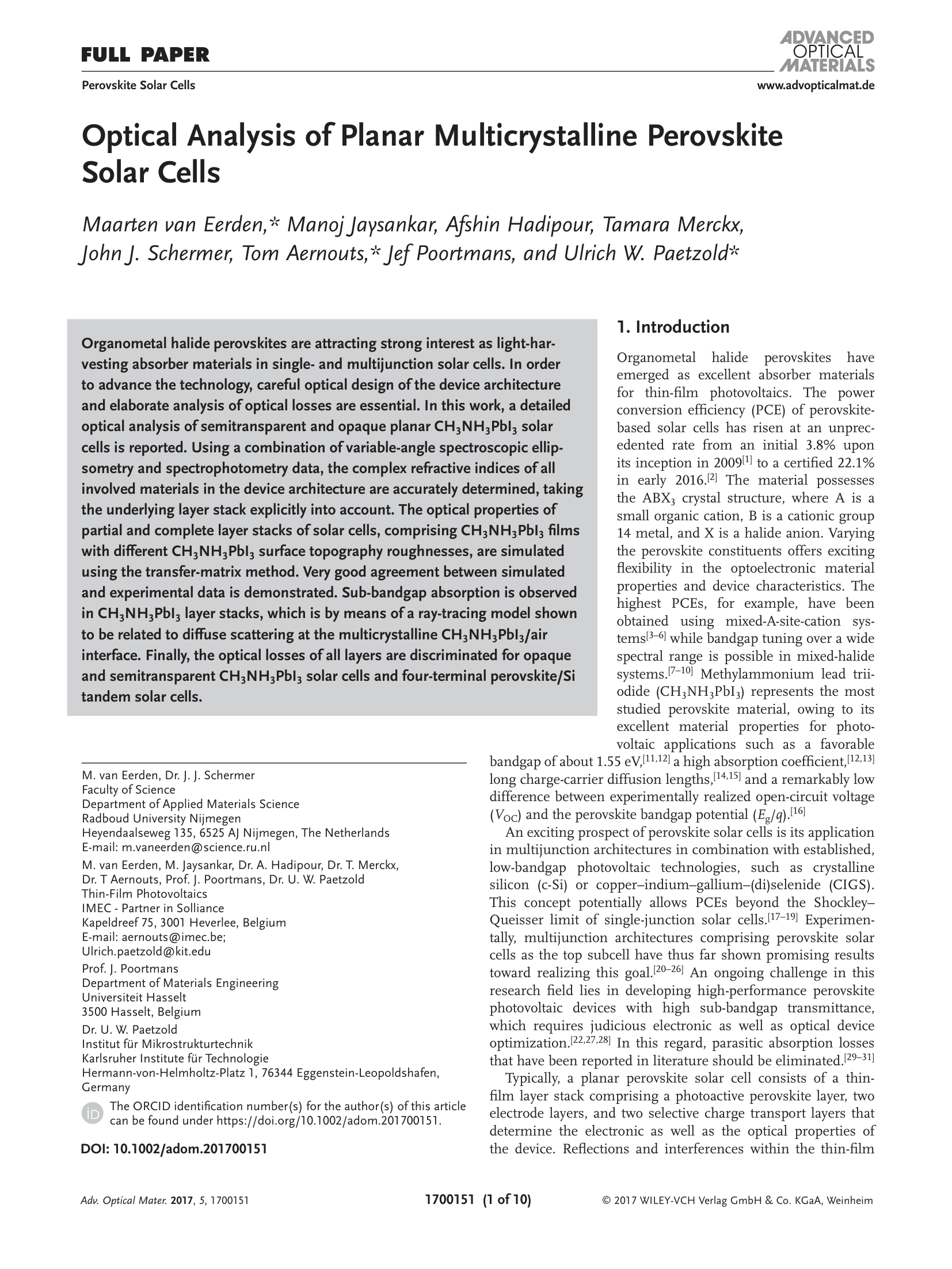

Optical Analysis of Planar Multicrystalline Perovskite Solar Cells ✍ Maarten van Eerden, Manoj Jaysankar, Afshin Hadipour, Tamara Merckx, John J. Schermer, Tom Aernouts, Jef Poortmans, Ulrich W. Paetzold 📄 Advanced Optical Materials · 2017 · Vol.5, 1700151 📎 DOI: 10.1002/adom.201700151

钙钛矿光学分析转移矩阵法多晶椭偏仪

摘要

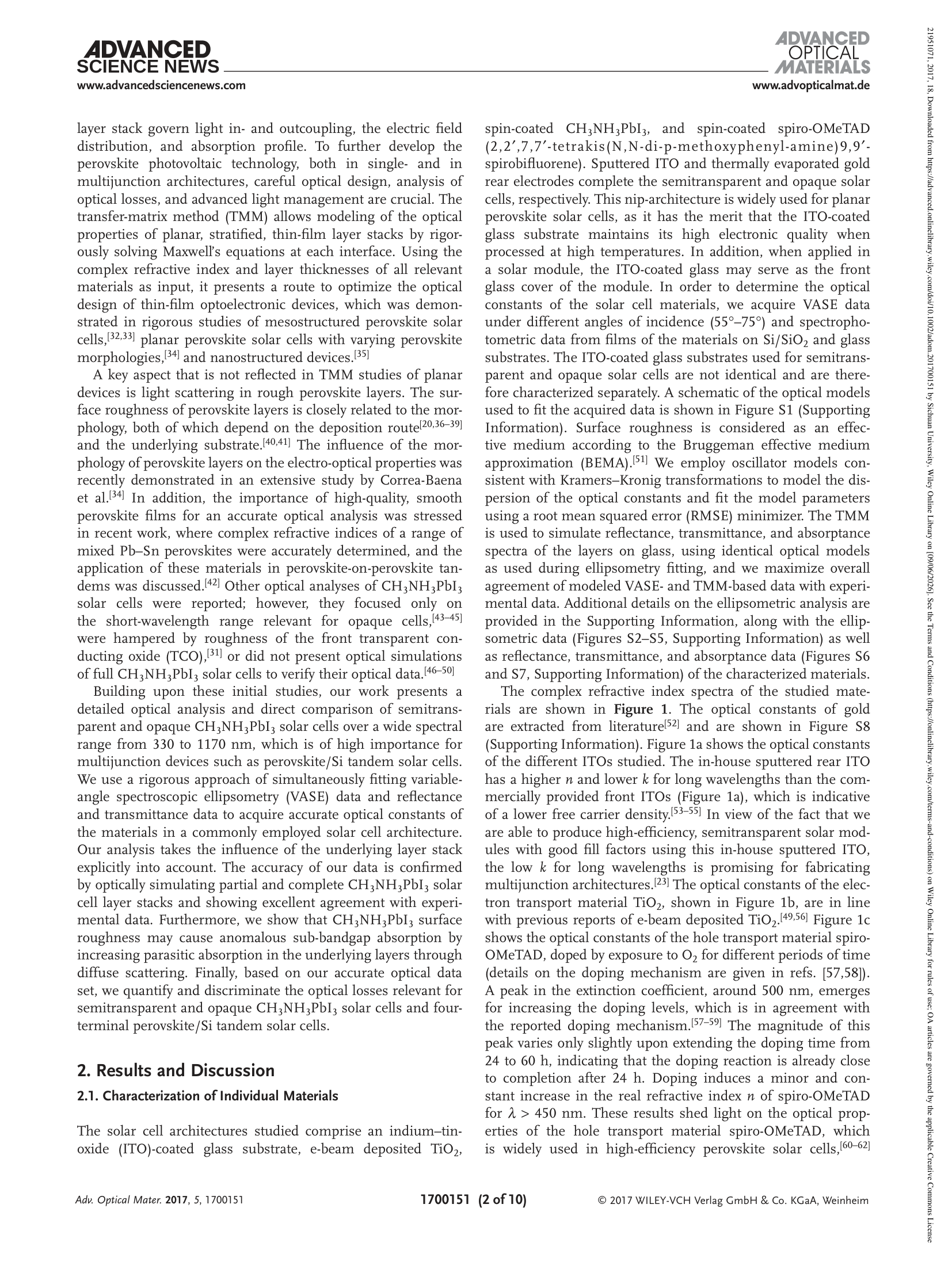

本研究对半透明和不透明平面 CH₃NH₃PbI₃ 钙钛矿太阳能电池进行了详细的光学分析。通过结合变角度光谱椭偏仪（VASE） 和分光光度法数据，精确测定了器件架构中所有材料的复折射率（n & k），并利用转移矩阵法（TMM） 模拟了不同表面形貌粗糙度的完整层叠光学性质。实验与模拟数据之间展示了非常好的吻合。研究还观察到 CH₃NH₃PbI₃ 层叠中的亚带隙吸收，通过光线追踪模型证明这与多晶钙钛矿/空气界面的漫散射有关。最后，对不透明和半透明太阳能电池以及四端钙钛矿/Si 叠层太阳能电池的所有层的光学损耗进行了区分和量化。

关键词： 钙钛矿太阳能电池 · 光学分析 · 转移矩阵法 · 椭偏仪 · 多晶

核心发现

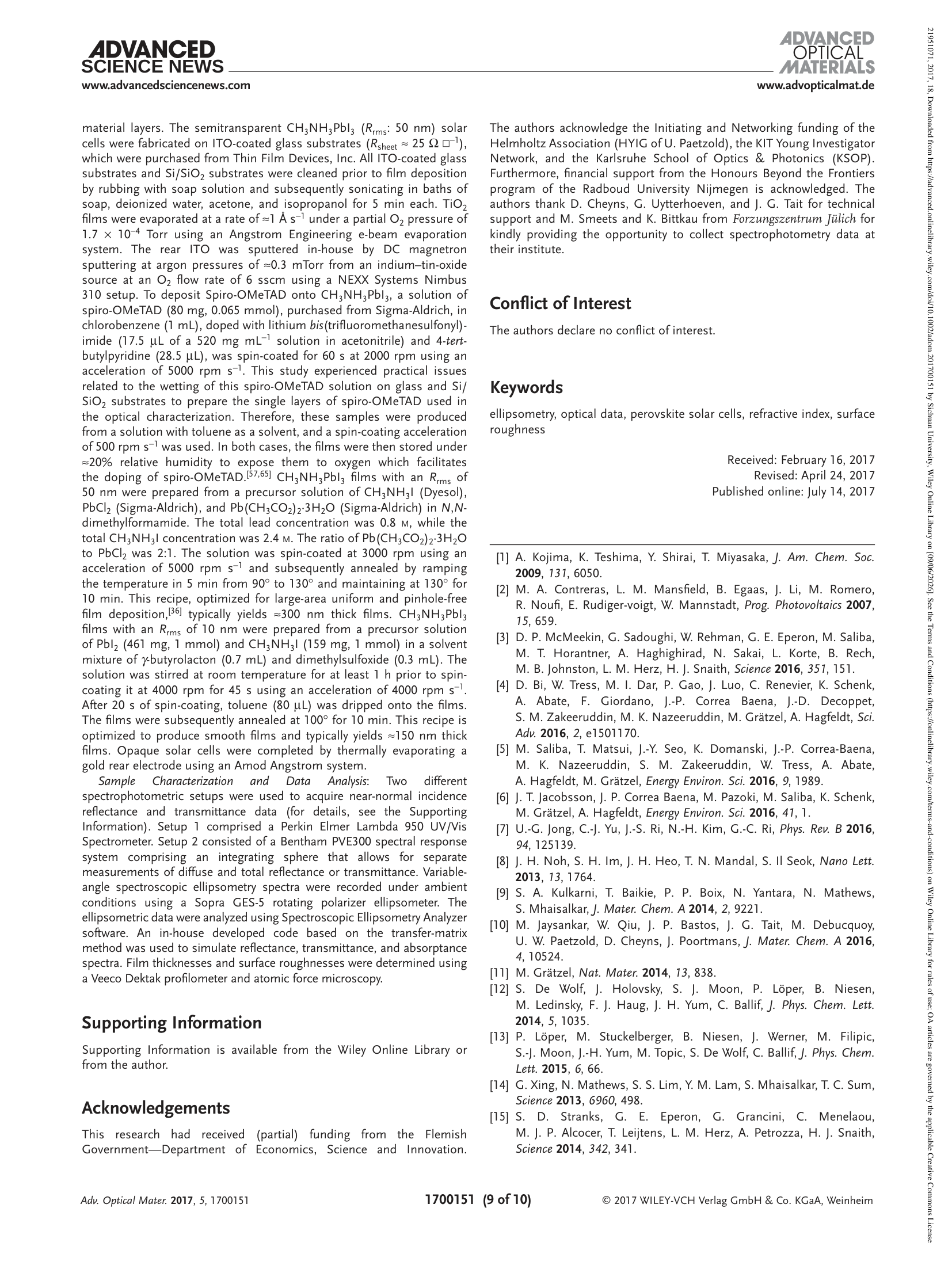

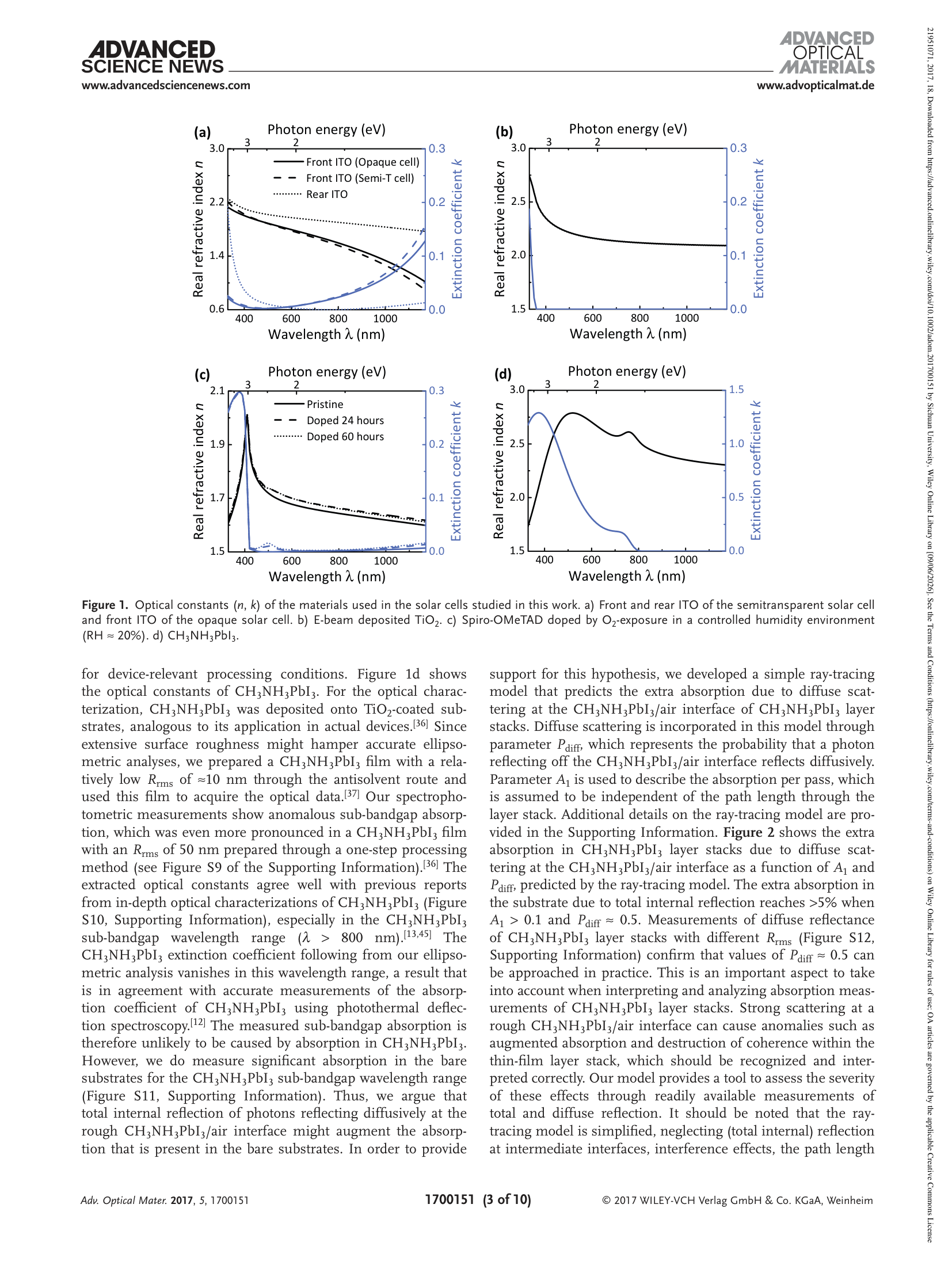

1. 精确光学常数测定 — 首次同时拟合 VASE 和分光光度数据，获得 CH₃NH₃PbI₃、spiro-OMeTAD、TiO₂ 和多种 ITO 的完整 n & k 光谱（330–1170 nm）。

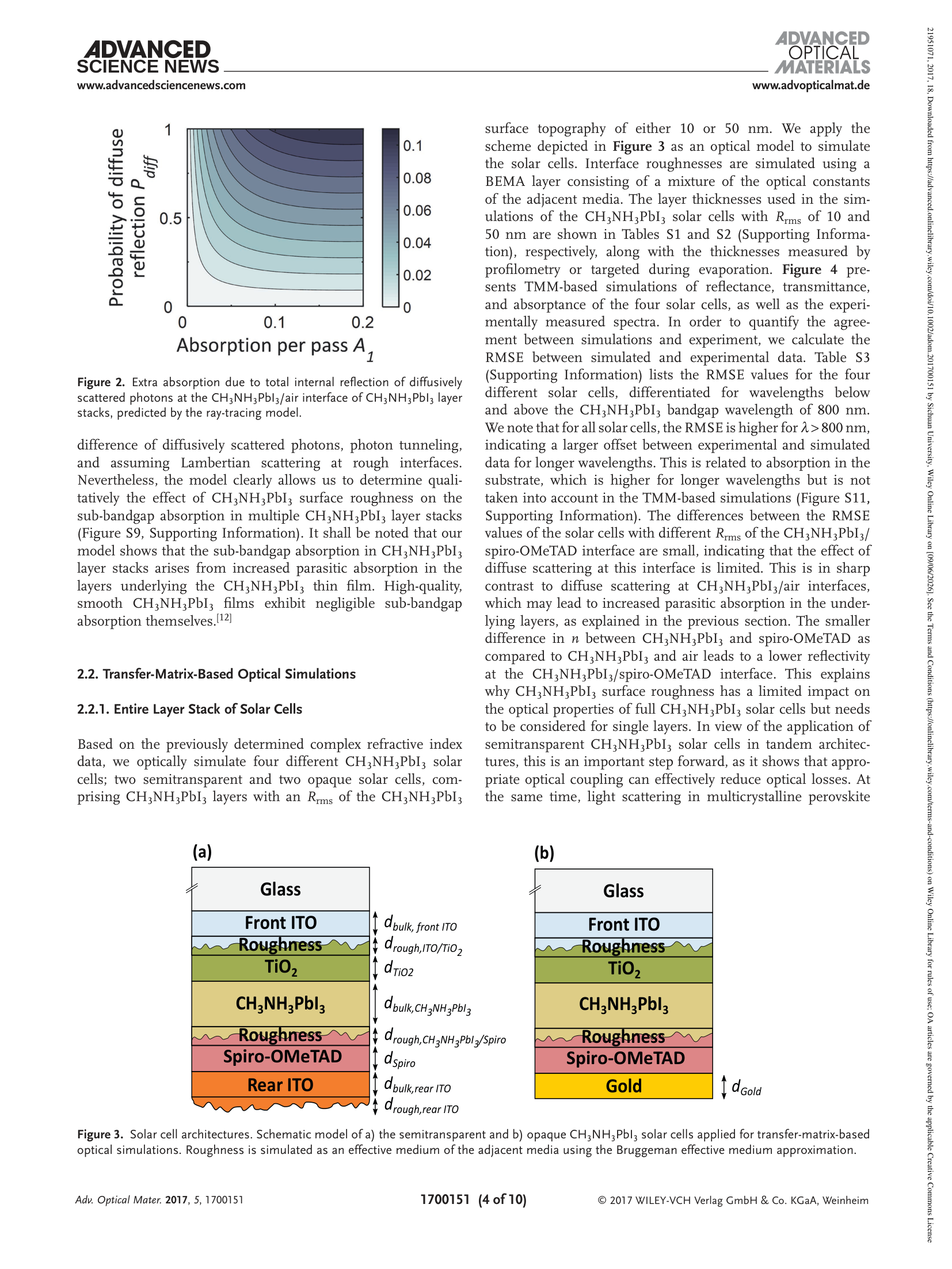

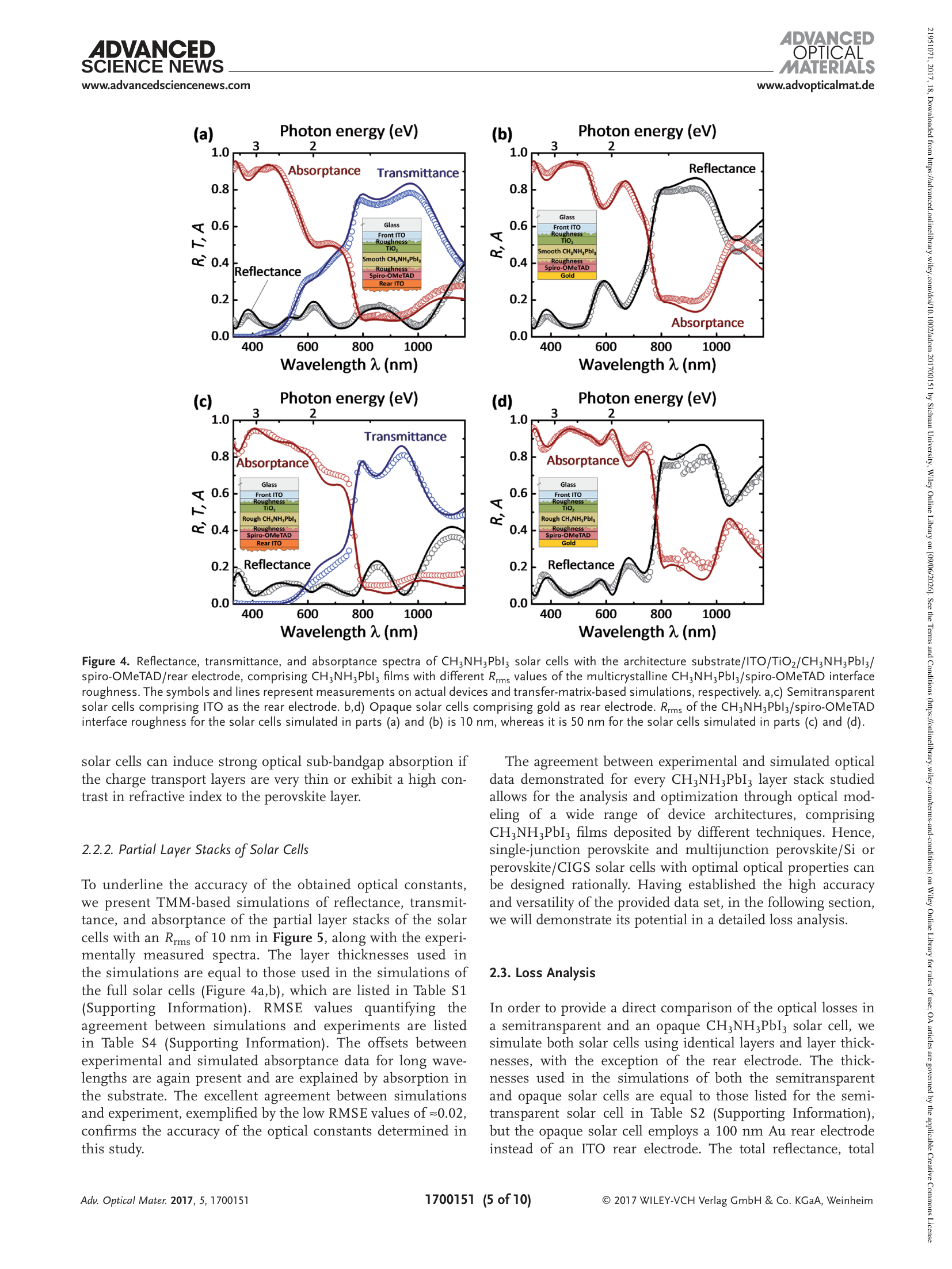

2. 钙钛矿表面粗糙度效应 — 多晶钙钛矿/空气界面的漫散射会导致亚带隙区域（>800 nm）出现异常”伪吸收”（最高 >5%），实际源于基底层的寄生吸收增强。但在完整器件中此效应有限。

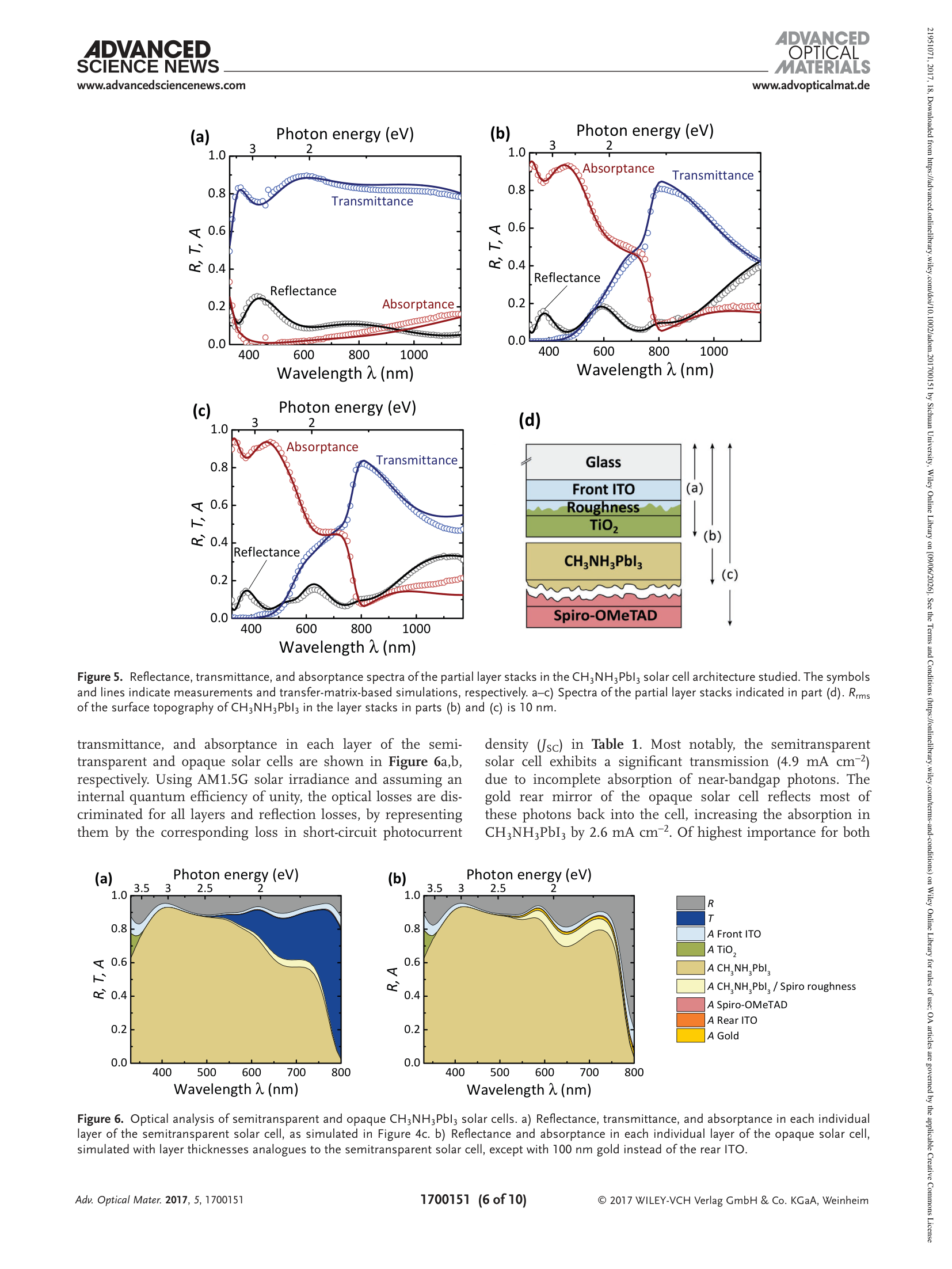

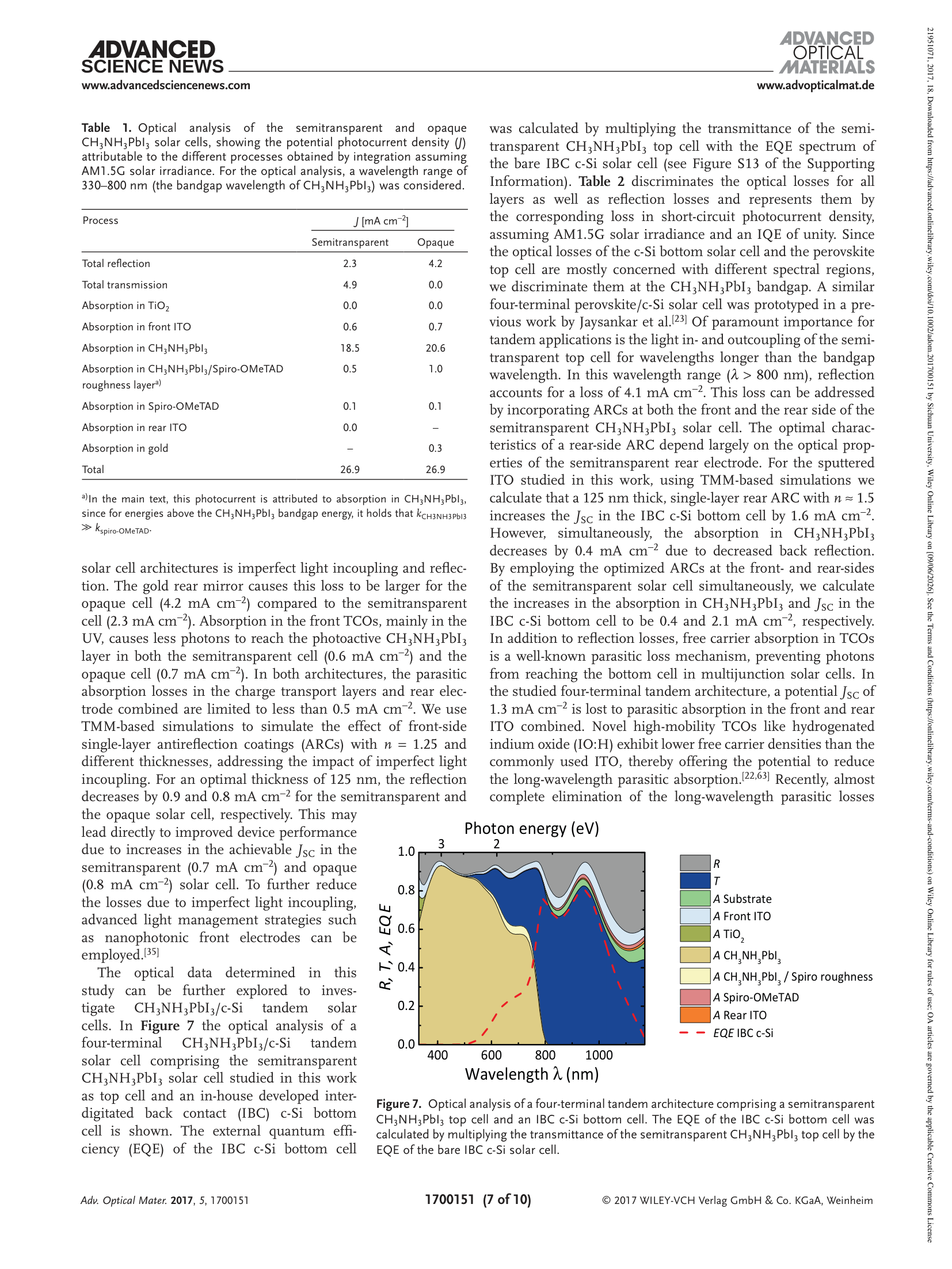

3. 光学损耗定量区分 — 半透明器件中，反射损耗 2.3 mA/cm²、透射损耗 4.9 mA/cm²、前 ITO 寄生吸收 0.6 mA/cm²；通过引入 125 nm 单层增透膜（n=1.25）可回收 0.7–0.8 mA/cm²。

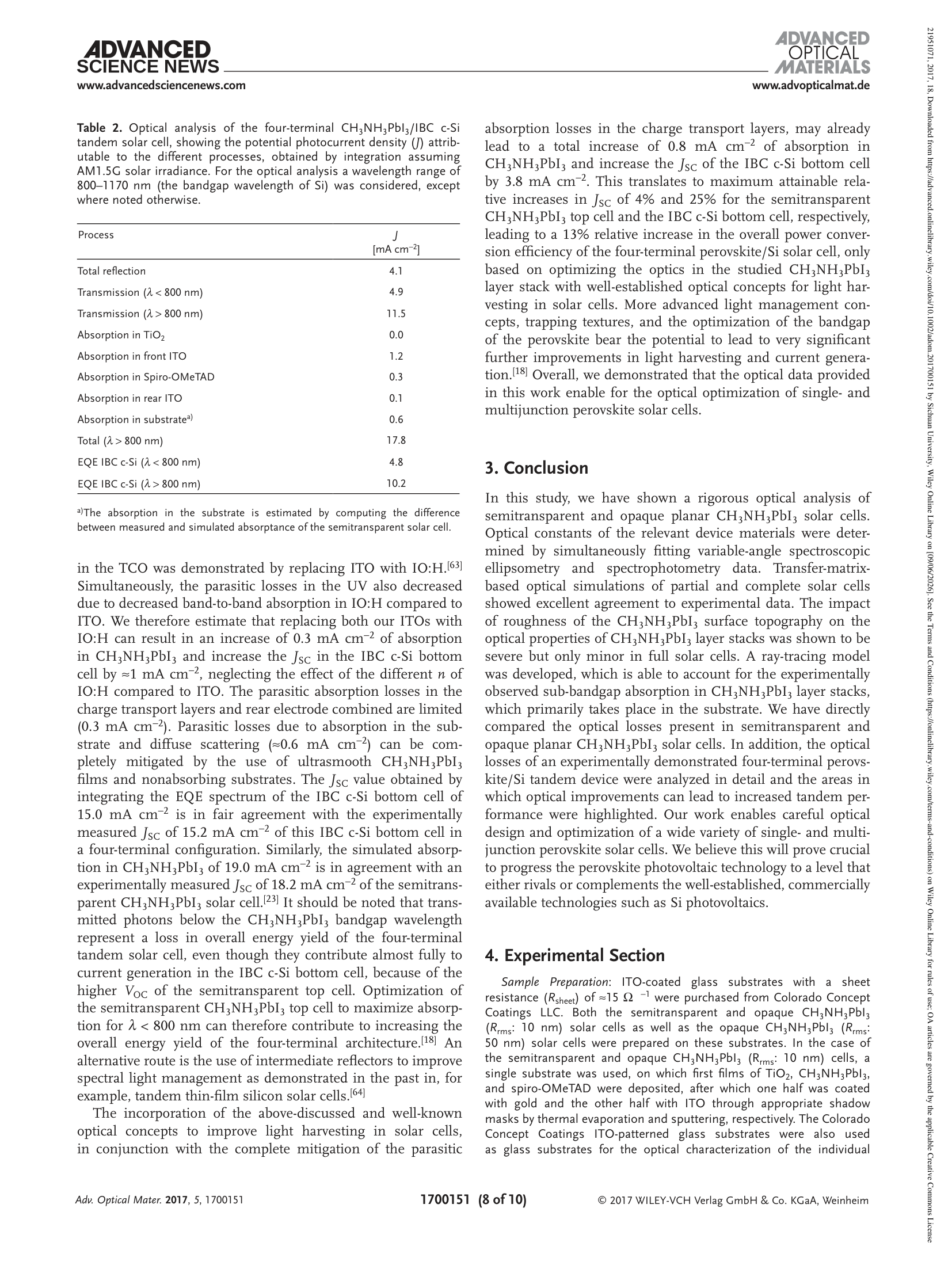

4. 叠层器件优化路径 — 四端钙钛矿/Si 叠层中，仅通过光学优化即可提升 PCE 约 13%；更换 ITO 为高迁移率 IO:H 可额外回收约 1 mA/cm²。
